HIWIN上银 FSW hiwin滚珠丝杆 3d模型
扫码获取价格库存技术资料
- 品牌: 上银24795丝杆图
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 FSW hiwin滚珠丝杆 3d模型，-HIWIN上银 FSW hiwin滚珠丝杆 3d模型-HIWIN上银 FSW 上银滚珠丝杠尺寸图 如果需要购买上银滚珠丝杆，您可以选择到当地的机电市场或者工业用品市场进行购买。在这些市场中，您可以找到不同品牌和规格的上银滚珠丝杆，根据自己的需求选择合适的款式。此外，您还可以在一些在线商城上搜索相关产品，并与商家进行咨询和讨价还价。通过这些途径，您可以获取更多关于上银滚珠丝杆的信息，并获得实惠的价格和优质的服务。在选择购买时，建议您注意产品的品质和性能-HIWIN上银 FSW hiwin滚珠丝杆 3d模型--HIWIN上银 FSW hiwin滚珠丝杆 3d模型-

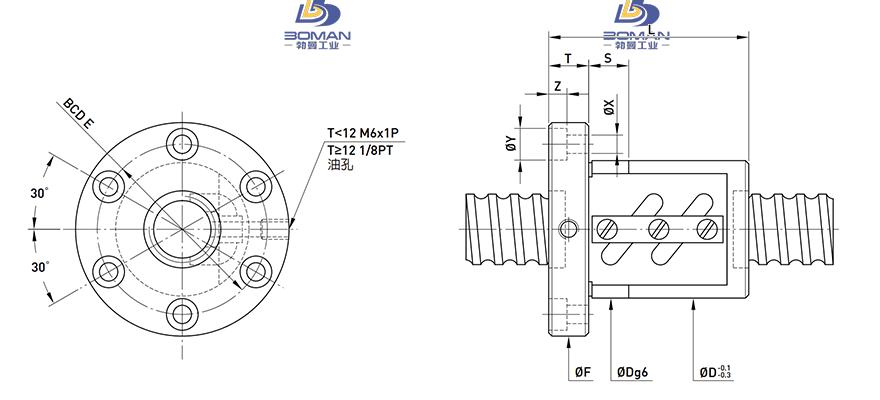

HIWIN上银 FSW hiwin滚珠丝杆 3d模型 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 21.744 |
|
| 滚珠节圆直径 | 25.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | ||
| 螺母直径 | 53 |
|
| 法兰直径 | 78 |
|
| 螺母长度 | 60 |
|
| 螺母安装 | PCD | 64 |
| 额定动负载 | CaN | 1271 |
| 额定静负载 | C0aN | 2761 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 11 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | 11 |
|
| 法兰安装孔沉孔深度 | 6.5 |
|
| 轴向刚度 | KNm | 24 |
HIWIN上银 FSW hiwin滚珠丝杆 3d模型此型号部分数据来源于NSK W2516FA-1PGX-C5Z50BB nsk丝杠 选型软件
